Минский приборостроительный завод, Белорусская ССР (ныне Беларусь).
Год выпуска
1955 год.
Выпущено на 1979 г.
__ штук.
Размеры
200х285х340 мм.
Вес
11,0 кг.

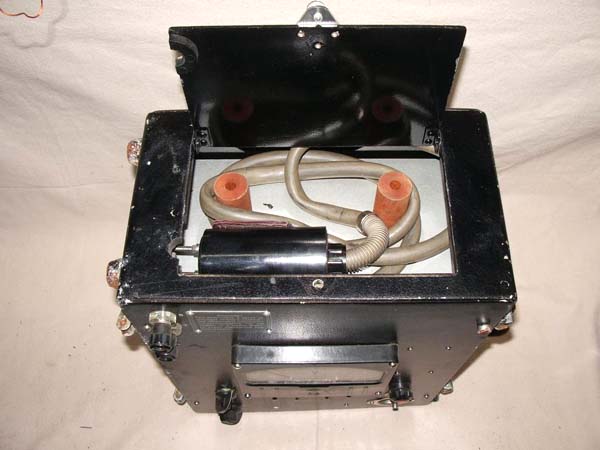

Пределы измерений от 0.1 до 150 Вольт на пяти шкалах: 0-1.5; 0-5; 0-15; 0-50 и 0-150 Вольт. Погрешность прибора без учета частотной зависимости не более 3% от полного значения шкалы на всех пяти шкалах при синусоидальном напряжении, коэффициент искажения которого не превышает 1%. Точность измерения с делителем ДНЕ-2 не более +/-5%. Частотная погрешность в диапазоне частот от 30 Гц до 50 мГц не более +/-1%, на частоте 100мГц не более +/-3%. Входное активное сопротивление: при нижних частотах - 4 мОм; при частоте10 мГц - 450 кОм; при частоте 50 мГц - 300 кОм. Входная емкость: при вынутом пробнике - 7 пФ; с делителем ДНЕ-2 не более 12 пФ. Так как показания прибора пропорциональны амплитудным значениям измеряемого напряжения, то он может применяться для определения амплитудных значений напряжений синусоидальной формы. Эти значения получаются простым умножением показаний вольтметра на 1.41. Градуировка прибора мало зависит от параметров ламп, что существенно при их замене.

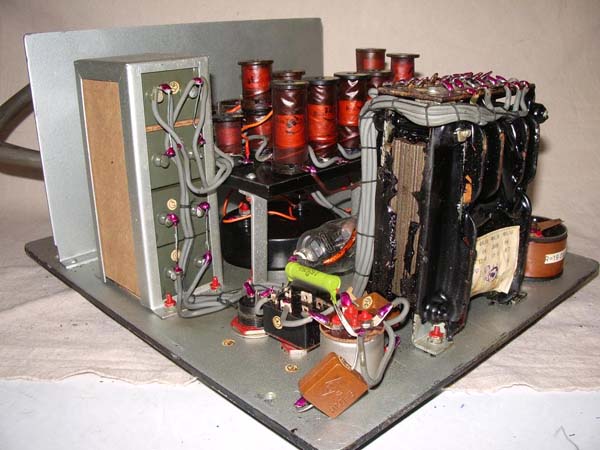

Питание прибора осуществляется от сети переменного тока с напряжением в пределах от 100 до 240 Вольт с частотой 50 Гц без каких-либо переключений обмоток силового трансформатора. Так как обмотка силового трансформатора защищена последовательно с ней включенными конденсаторами, то даже ошибочное включение в сеть постоянного тока не выводит прибор из строя. По этой же причине он не боится коротких замыканий, могущих возникнуть внутри его схемы, просто напряжение на вторичной обмотке в этом случае упадет до нуля, ток же в первичной останется на прежнем уровне.
