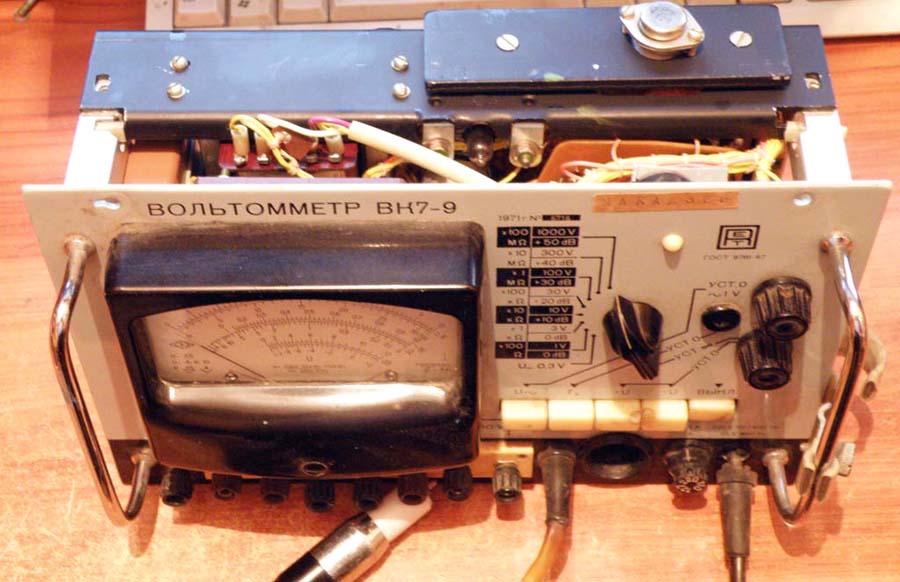

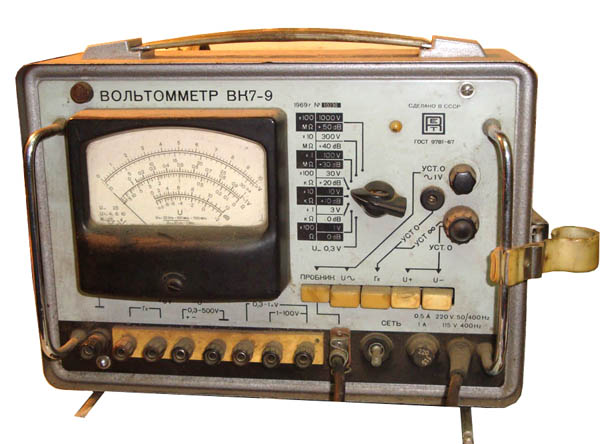

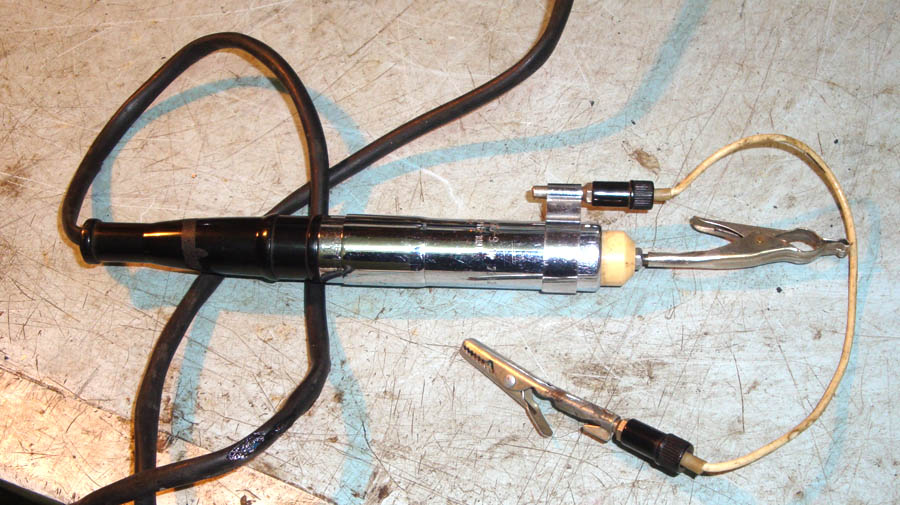

Вольтметр типа «ВК7-9» — комбинированный переносный прибор, предназначен для измерения постоянного напряжения от 0,1 В до 500 В, переменного напряжения синусоидальной формы от 0,3 В до 100 В в частотном диапазоне от 20 гц до 700 МГц, от 100 В до 1000 В в частотном диапазоне от 20 Гц до 300 МГц и омического сопротивления от 10 Ом до 1000 МОм. С делителем ДН-1 пределы измерения постоянного напряжения могут быть расширены до 20 кВ. Тройниковый переход ТП-2 позволяет измерять напряжение в высокочастотных трактах с волновым сопротивлением 75 Ом. С помощью специального щупа можно измерять постоянное напряжение в цепях с высокочастотными составляющими.
Название
Вольтметр «ВК7-9».
Voltmeter «VK7-97».
Завод
- Таллиннский завод «Пунане Рэт». Эстонская ССР, ныне Эстония.
Год выпуска
19_ год.
Выпущено на 19_ г.
__ штук.
Размеры
- 313х228х2150 мм мм.
Вес
- 6,5 кг.
Активное входное сопротивление не менее: 15 мОм при измерении постоянного напряжения с делителем ДН-1, 3 мОм при измерении переменного напряжения на частоте 1000 Гц, 50 кОм при измерении пробником на частоте 100 мГц и 100 кОм при измерении с делителем ДН-2 на частоте 100 мГц. Входная емкость прибора не превышает 20 пФ при измерении через входные клеммы, 1.8 пФ при измерении пробником и 4 пФ при измерении с делителем ДН-2. Волновое сопротивление тройникового перехода ТП-2 75 Ом. Коэффициент стоячей волны (КСВ) тройникового перехода ТП-2 при КСВ согласованной нагрузки не более 1.1 в диапазоне частот от 100 до 700 мГц не более 1.3. Основная погрешность измерения ( в процентах от конечного значения рабочей части шкалы) не превышает: на постоянном токе - 2.5% без делителя и 6% с делителем ДН-1; при измерении переменного напряжения через входные клеммы +/- 4% на частотах 20 Гц - 1 мГц на пределах 1, 3, 10, 30 и 100 В; при измерении пробником +/-4% в диапазоне частот от 20 Гц - 100мГц и 6% в диапазоне частот 100-700 мГц, с делителем ДН-2 - 10%, при измерении сопротивлений на трех нижних пределах +/- 2.5%,на верхнем - 4%. Время прогрева перед работой - 15 минут.
